由于EMESON EC20 PLC 和EV2000 變頻器( 際)都集戚朋OBUS 協議，所以實現它們的通信相對比較簡 單，整個網絡采用 RS485 通信方式。
各設備接口通信參數設置對 EC20  PLC 設置描述如下。
1、各通 信參數要和 EC20 PLC 一致，
2、各變 頻器的地址要有自己的從機地址;
3、注意變頻器的通信跳線開關CN14 撥在 R創歷方向.如圖 7所示o EC20- PLC 和變頻器的連接如圖 8 所示.
(2) EC20PLC 和變頻器之間采用 MOOBUS RTU 方式通信。 Modbus 采用唱ig Endiann 編碼方式，先 發送高位字節，然后是低佳字節。 HTU 方式格式見圖 9 0RTU 方式:在 RTU 方式下，幀之間的空閑時間取功能碼設定和 Modb us 內部約定值中的較大值。 Modbus 內部約定的最小幀間空閑如 下:幀頭和幀尾通過總線空閑時間 不小于 3.5 個字節時間來界定幀。數 據校驗采用 CHC-16 ，整個信息參與 校驗，校驗和的高低字節需要交換 后發迭。具體的 CRC 校驗請參考協 議后面的示例。值得注意的是，幀 間保持至少 3.5 個字符的總結空閑即 可，幀之間的總結空閑不需要累加 起始和結束空閑。 Modbus 最主要的 功能是讀寫參數，不同的功能碼決 定不同的操作請求 。變頻器 Modbus 協議支持功能碼如表 2 所示。
Modbus 協議不同的功能碼有不同數據的格式和意義 ，簡要介紹如 表 3-6 所示。

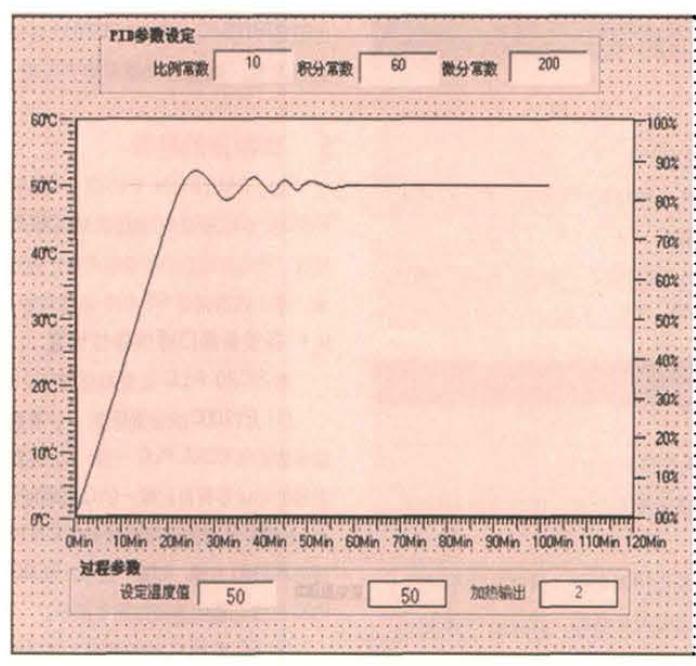

經濟型高低溫試驗箱變頻器參數映射
   變頻器的功能碼參數 、控制參數 和狀態參數都映射為 Modbus 的讀寫存器。功能碼參數的讀寫特性和范圍遵循變頻器用戶手冊的說明。 變頻器功能碼的組號映射為寄存器地 址的高字節，組內索引映射為寄存 器地址的低字節。變頻器的控制參 數和狀態參數均虛擬為變頻器功能碼 組。功能碼組號與其映射的寄存器 地址離字節的對應關系如下:
FO 組 : OxOO ; F1 組 :Ox01 ;
F2 組: Ox02 ; F3 組: Ox03; F4
組: Ox04; 同組:Ox05 ; F6 組: Ox06; F7 組: Ox07; 同組:Ox08; F9 組: Ox09 ; FA 組: OxOA; Fb 組: OxOB; FC 組: OxOC; Fd 組: OxOD;   FE 組 :OxOE;FF 組: OxOF; FH 組 :Ox10; FL 組: Ox11; Fn 組: Ox12 ; FP 組: Ox13; FU
組: 0 x 14 ;變頻器控制參數組:
Ox32; 變頻器狀態參數組: Ox33 。
例如變頻器功能碼參數 F3.02 的 寄存器地址為 Ox302 ，變頻器功能碼 參數 FF.01 的寄存器地址為 OxF01. 6.3  變頻器通訊程序
(1)啟動 5# 變頻器正轉，轉速設 定為 50.00HZ( 內部表示為 5000)的命令(見表 7) 。
程序清單 1見圖 10.
(2) 讀取 5# 變頻器的運行頻率， 變頻器應答運行頻率為 50.00HZ( 見表 8) 。程序清單 2 見圖 11。  http://www.chinaxns.com
