擺線針輪減速機 產品質量分等

1 范圍
本標準規定了擺線針輪減速機(以下簡稱減速機)的一般要求、質量等級及其指標、抽樣和質量等級評定方法。
本標準適用于按JB/T 2982 生產的一級傳動減速機，以及針齒中心圓直徑與該標準中的機型號相對應的以其他型式代號表示的減速機。
2 引用標準
下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準版本的可能性。
GB 699—88 碳素結構鋼技術條件
GB 5675—85 灰鑄鐵分級
GB 9439—88 灰鑄鐵
JB 1255—91 高碳鉻軸承鋼滾動軸承零件 熱處理技術條件
JB/T 2982—94 擺線針輪減速機
JB/T 5288.1—91 擺線針輪減速機 溫升測定方法
JB/T 5288.2—91 擺線針輪減速機 清潔度測定方法
JB/T 5288.3—91 擺線針輪減速機 承載能力及傳動效率測定方法
JB/T 7253—94 擺線針輪減速機 噪聲測定方法
YB(T) 1—80 高碳鉻軸承鋼
3 一般要求
3. 1 減速機應按JB/T 2982 或經國家規定的有關審批程序批準的標準、圖樣及技術文件制造。
3. 2 減速機的關鍵零件材質和熱處理要求
a) 擺線輪：材料為高碳鉻軸承鋼GCr15 或GCr15SiMn，經熱處理后硬度為58～62 HRC。允許采用力學性能與其相當?shù)钠渌牧希?br /> b) 輸出軸：材料為45 鋼，經熱處理后硬度不低于170 HB。允許采用力學性能與其相當?shù)钠渌牧希?br /> c) 針齒殼：材料為HT200 灰鑄鐵，應進行時效處理，硬度為170～217HB，抗拉強度σb ≥
200N/mm2(單鑄試棒)。
4 減速機的產品質量等級及其指標
減速機按其性能、質量分為合格品、一等品和優等品。

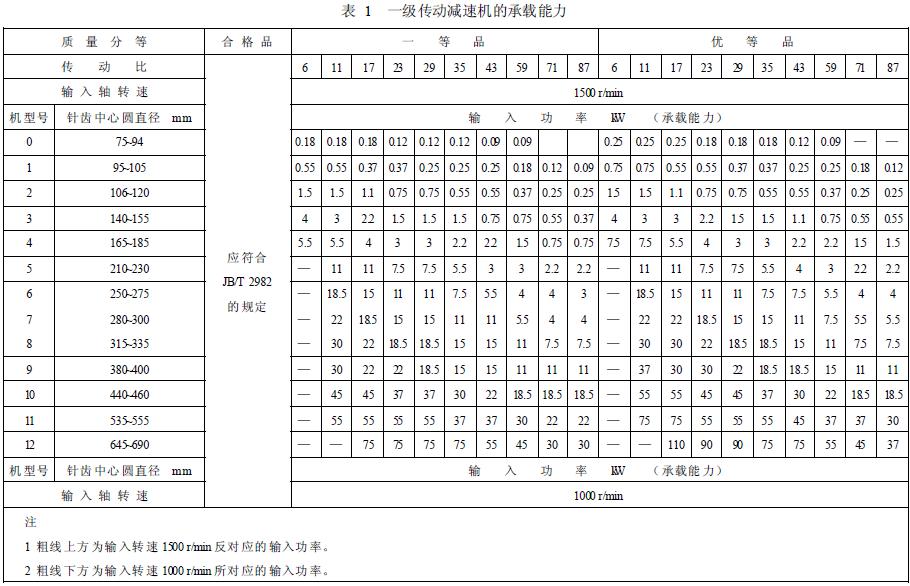

4. 1 減速機承載能力的分等，按表1 的規定。
4. 2 減速機機械傳動效率的分等，按表2 的規定。
